产品说明书
深圳市霍尼艾格科技有限公司
目 录
1、 概况------------------------------------------------------------------------------- 2
2、 技术特点------------------------------------------------------------------------- 2
3、 技术参数------------------------------------------------------------------------- 3
4、 外形尺寸及安装方式---------------------------------------------------------- 4
4.1 安装位置-------------------------------------------------------------------- 5
4.2 安装方法-------------------------------------------------------------------- 5

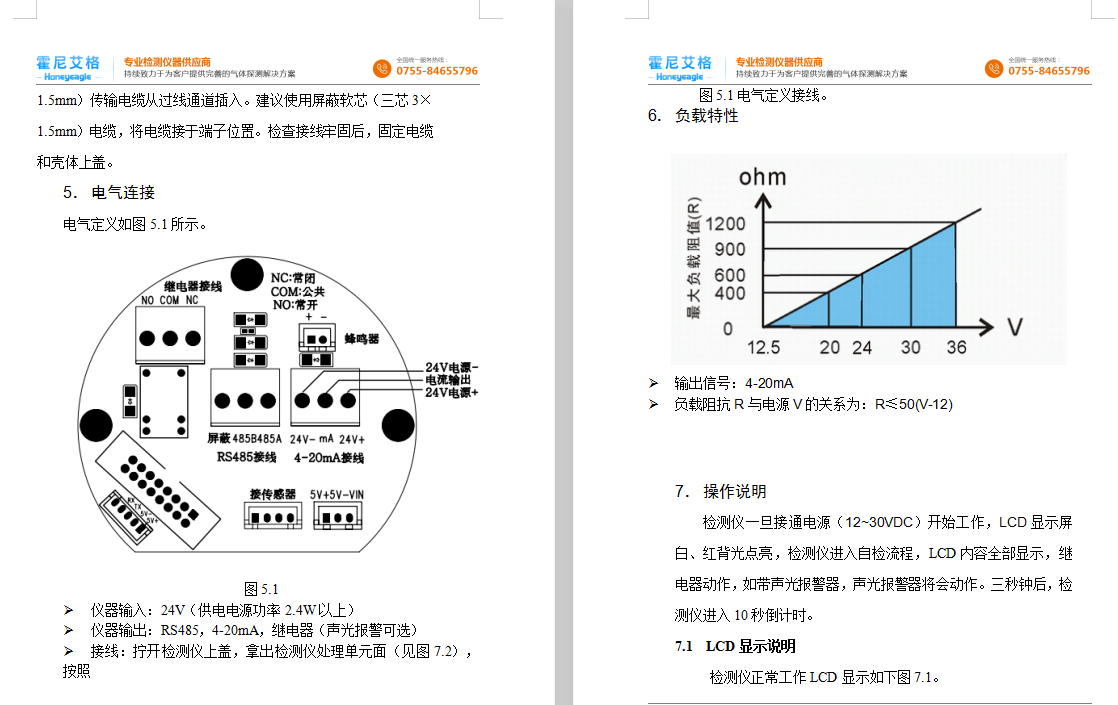

5、 电气连接------------------------------------------------------------------------- 6
6、 负载特性-------------------------------------------------------------------------- 7
7、 操作说明-------------------------------------------------------------------------- 8

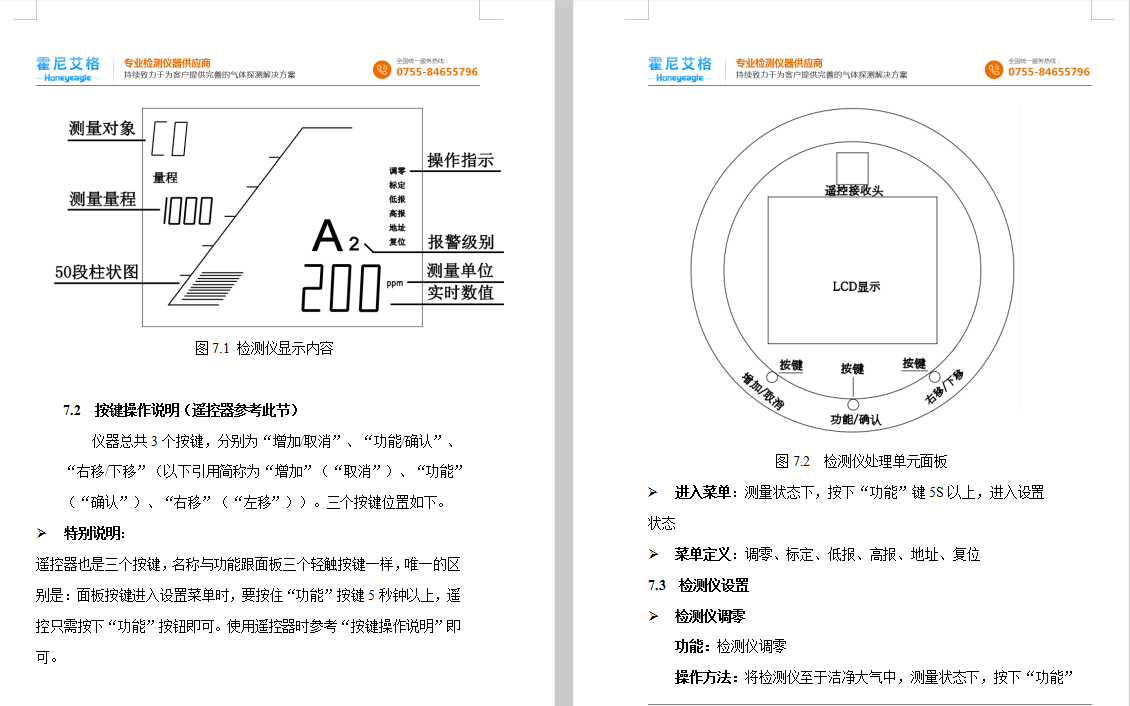

7.1 LCD显示说明--------------------------------------------------------------- 8

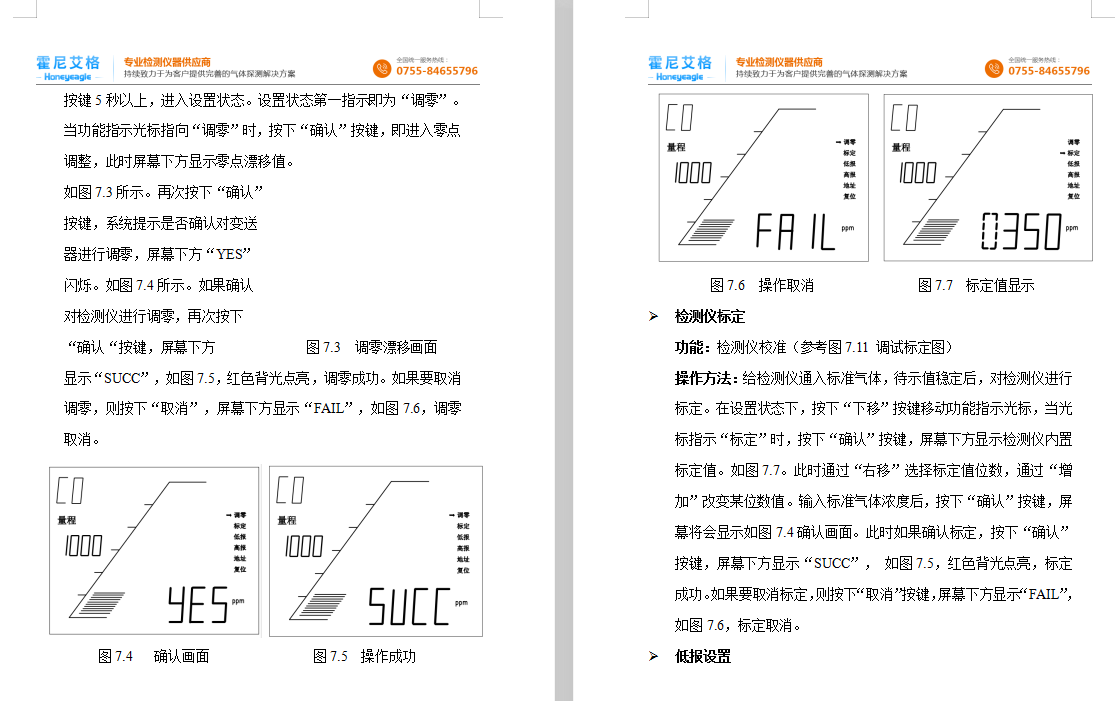

7.2 按键操作说明--------------------------------------------------------------- 8

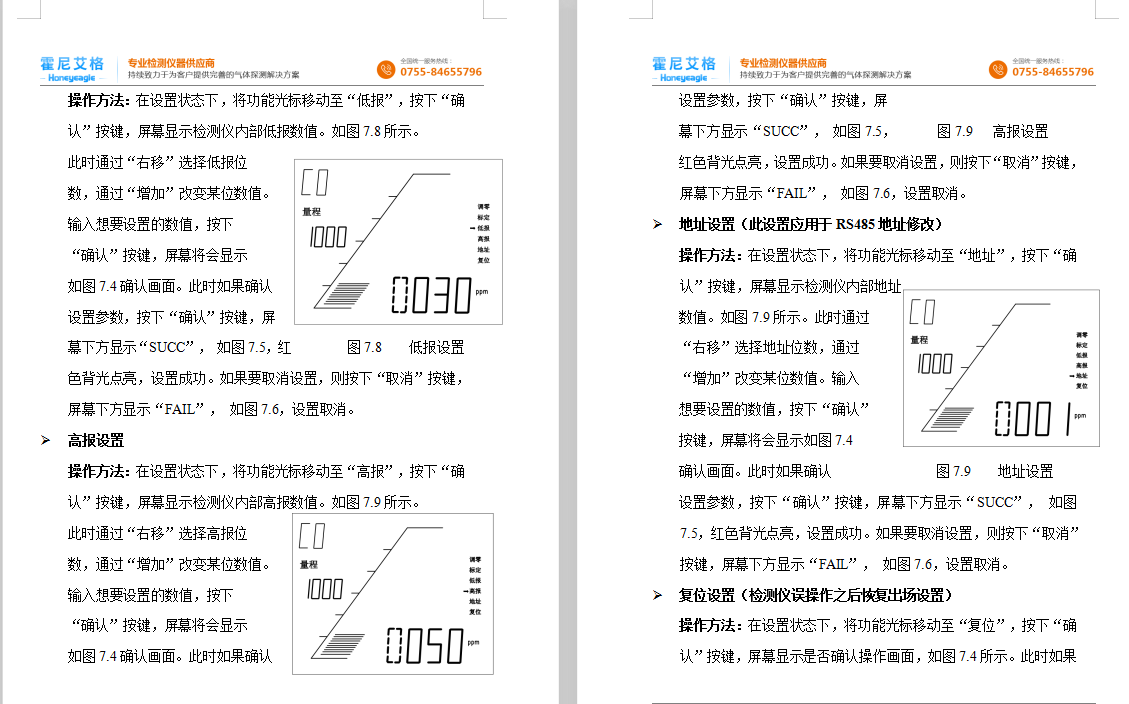

7.3 检测仪设置------------------------------------------------------------------ 10

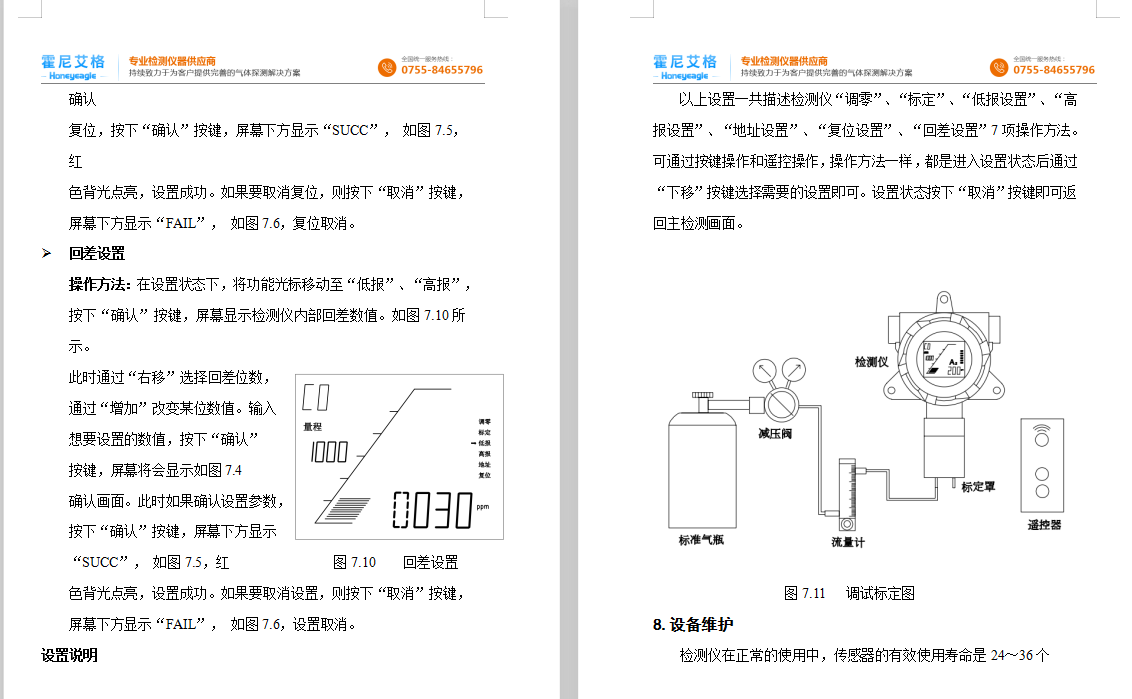

8、 设备维护-------------------------------------------------------------------------- 16
9、 注意事项-------------------------------------------------------------------------- 16

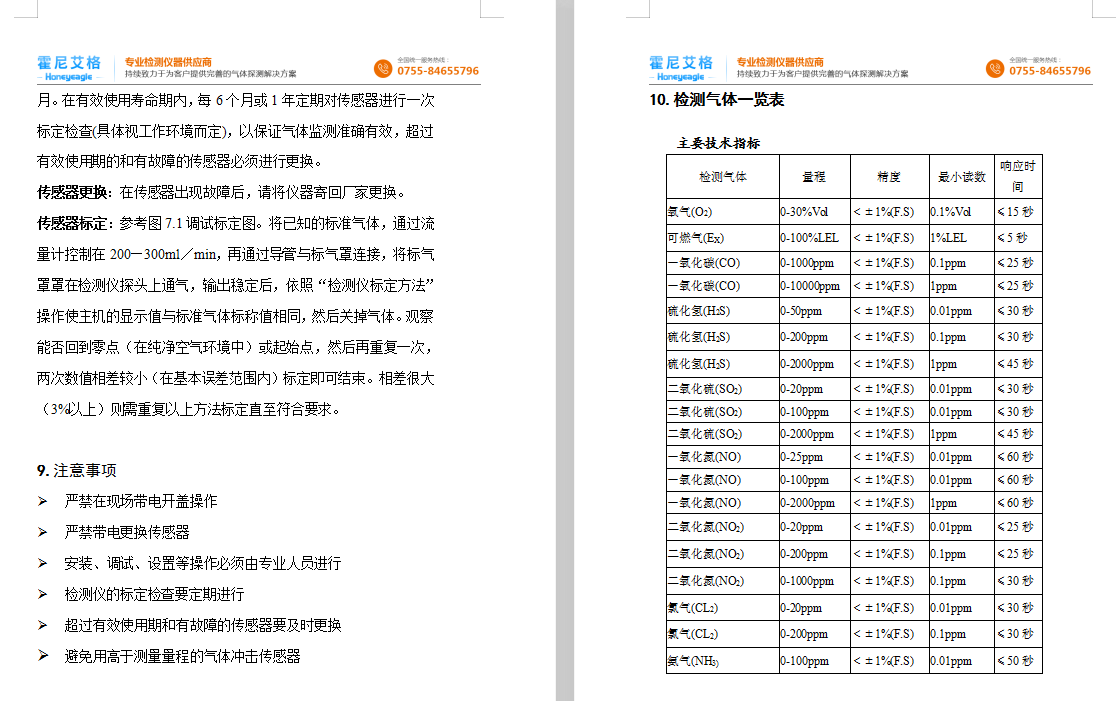

10、检测气体一览表----------------------------------------------------------------17
1． 概述
固定式气体检测仪通过对大气中氧气、可燃气体、有毒有害气体进行连续24小时在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。检测仪采用进口传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。仪器输出各种标准信号，可以兼容各种报警系统、PLC、DCS等控制系统。仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。
2． 技术特点
Ø 采用高速、高精度处理电路，实现仪器测量的快速和准确
Ø 三线制4-20mA信号和RS485数字信号输出，可实时与计算机进行通讯
Ø 即插即用国际标准智能化传感器，现场维护非常方便
Ø 大屏幕LCD显示，功能箭头指示让操作一目了然
Ø 配备红外遥控，不开盖实现参数调整
Ø 全量程范围的温度数字补偿
Ø 遥控或者按键实现检测仪在现场自由组态，如查看、设定、校准
Ø 本安电路及防爆外壳设计，现场维护安全、方便、快捷
3． 技术参数
壳体材料：铝合金隔爆外壳
外型尺寸：125X106X153
隔爆等级：Ex d IIC T6
防护等级：IP66
整机重量：1.8Kg
精 度：±3%F.S.
LCD显示内容：测量气体名称、实时数值、 50段柱状图显示实时气体浓度、气体满量程、气体内部参数
LCD显示模式：ppm、ppb、mg/m3、ug/m3、%VOL、%LEL
工作环境温度：-20~50℃
工作环境湿度：10 ~ 95% RH 非凝露
模拟信号输出：三线制4-20mA 线性输出
数字信号输出：标准RS485信号输出，配合Moden及通讯软件可与计算机进行通讯
工作电压：24VDC（12~30VDC）
基本工作电流：11mA@24V（毒气和氧气），33mA@24V（催化燃烧、红外传感器）
