氧气传感器-电化学工作原理

电化学传感器(液态电解质)工作原理:

电化学传感器——是通过与被测气体发生反应并产生与气体浓度成正比的电信号来工作

基于电化学原理工作的传感器,其最简单的一种型式就是两电极系统。其工作电极和对电极由一薄层电解液隔开并经由一个很小的电阻联通外电路。当气体扩散进入传感器后,在敏感电极 表面进行氧化或还原反应,产生电流并通过外电路流经两个电极。该电流的大小比例于气体的浓度,可通过外电路的负荷电阻予以测量。





电化学传感器优、缺点:

优点:响应速度快,线性输出好等优点。

缺点:需要一定的氧气(1-10%VOL)的环境下才能检测,使用过程中需要消耗液态电解质。容易受温度、湿度、压力、以及化学特性相似的气体干扰。如果现场有混合性气体,就要考虑干扰的问题。


典型的电化学传感器的规格:

(1)传感器类型:2或3电极,通常为3电极。

(2)范围:可允许暴露极限的2-10倍

(3)预期寿命:正常为12至24个月,取决于制造商与传感器

(4)温度范围:–40°C至 45°C

(5)相对湿度:15-95%,无凝露

(6)响应时间:< 50秒

(7)长期偏移:每月下移2%


常用的电化学传感器检测气体列表:



描述

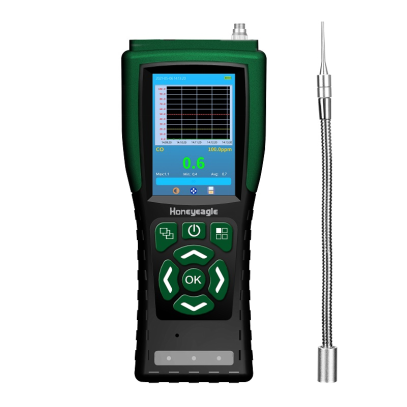

HNAG900-O2-F泵吸式便携氧气气体检测仪是一种可连续监测氧气气体的检测设备,仪表应用了 EFM 超低功耗的 32 位的 ARM,传感器采用了世界最先进的进口固态电化学原传感器,传感器部分的运用了两级高精度的低温漂的放大器和高稳定的电源处理电路,保障了仪表检测快速、测量精确、稳定、重复性好。仪表采用超大的全彩 3.5 寸 TFT 屏,支持中英文 图形菜单操作,用户易操作。数据存储、打印、,同时检测多种气体和高温烟气。高清彩屏,仿真图标显示菜单功能,内置泵吸式测量。气体检测仪的防护级别IP66,可以防雨淋与水溅,内置可更换的水汽、粉尘过滤器。电池容量1800毫安,过充、过放、过压、短路、过热保护,5级精准电量显示,USB通讯与充电接口、支持数据导出,实时曲线和历史曲线显示。多种单位自由切换,零点自动跟踪,多级浓度校准,校准误操作智能识别并阻止,声光、振动报警,欠压、故障报警功能。


单位可选:PPM、mg/m3、Vol%、LEL%、PPHM、ppb、mg/L

◆大容量数据存储功能,标配10万条数据存储容量,更大容量可订制。支持实时存储、定时存储,或只存报警浓度数据和时间、也可通过USB或RS232接口将数据上传到电脑,用上位机软件分析数据和存储、打印。

检测范围:

0-1、5、30100%VOL(其他量程可定制)

分辨率:

0.010.1%VOL

显示方式:

液晶显示

温湿度:

温度检测范围:-40 ~120(选配),湿度检测范围:0-100%RH

检测原理

电化学,红外NDIR,PID光离子,催化燃烧

检测精度:

≤±3%

线性误差:

≤±1%

响应时间:

≤20秒(T90)

零点漂移:

≤±1%(F.S/年)

恢复时间:

≤20秒

 复 性:

≤±1%

信号输出:

USB(充电与通讯

电池容量:

3.6VDC,1800mA ,带充电保护功能

界面语言:

中文或英文可设置,默认中文界面

报警方式:

声光报警、振动报警、视觉报警、声光+振动+视觉报警、关闭报警

工作电源:

DC3.6V

防爆类型:

本质安全型

防护等级:

IP66防雨淋与水溅、防尘

储存数据

标配10万条数据容量,更大容量可订制,或数据导出,免费上位机

通讯软件。

传感器寿命

3年以上

尺寸重量:

223×86×55mm(L×W×H) /400G



标准配置   物品

数量

便携式气体检测仪

1台

USB数据线/充电器

1个

20厘米采样管

1根

使用说明书/合格证/保修卡

1份

注塑仪器外箱

1份

选配配件   物品

数量

高温采样管

1根

GPRS无线模块

1套

上位机软件

1个


应用场所

石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、地下燃气管道检修、室内空气质量检测、危险场所安全防护、航空航天、军用设备监测等
