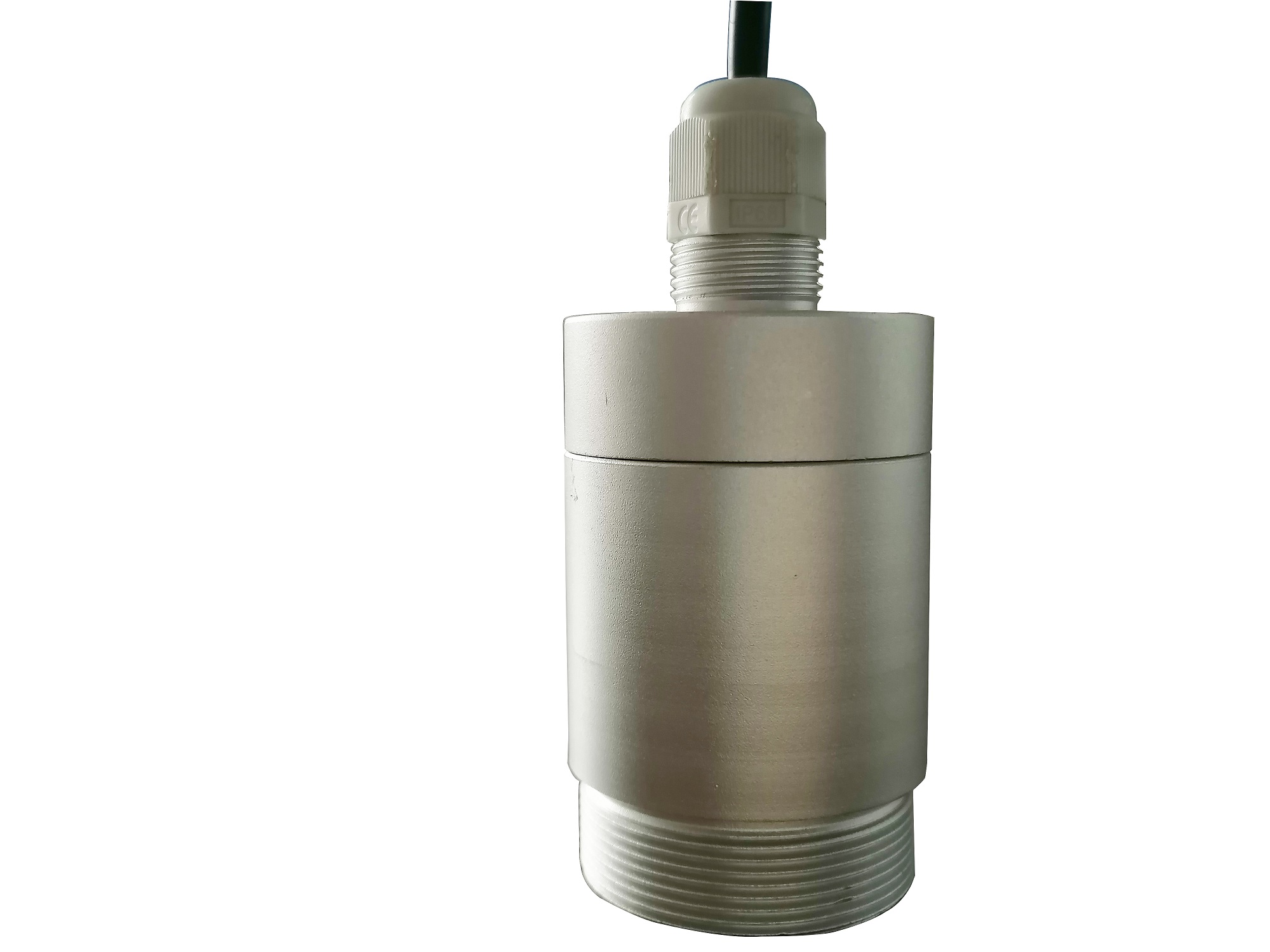

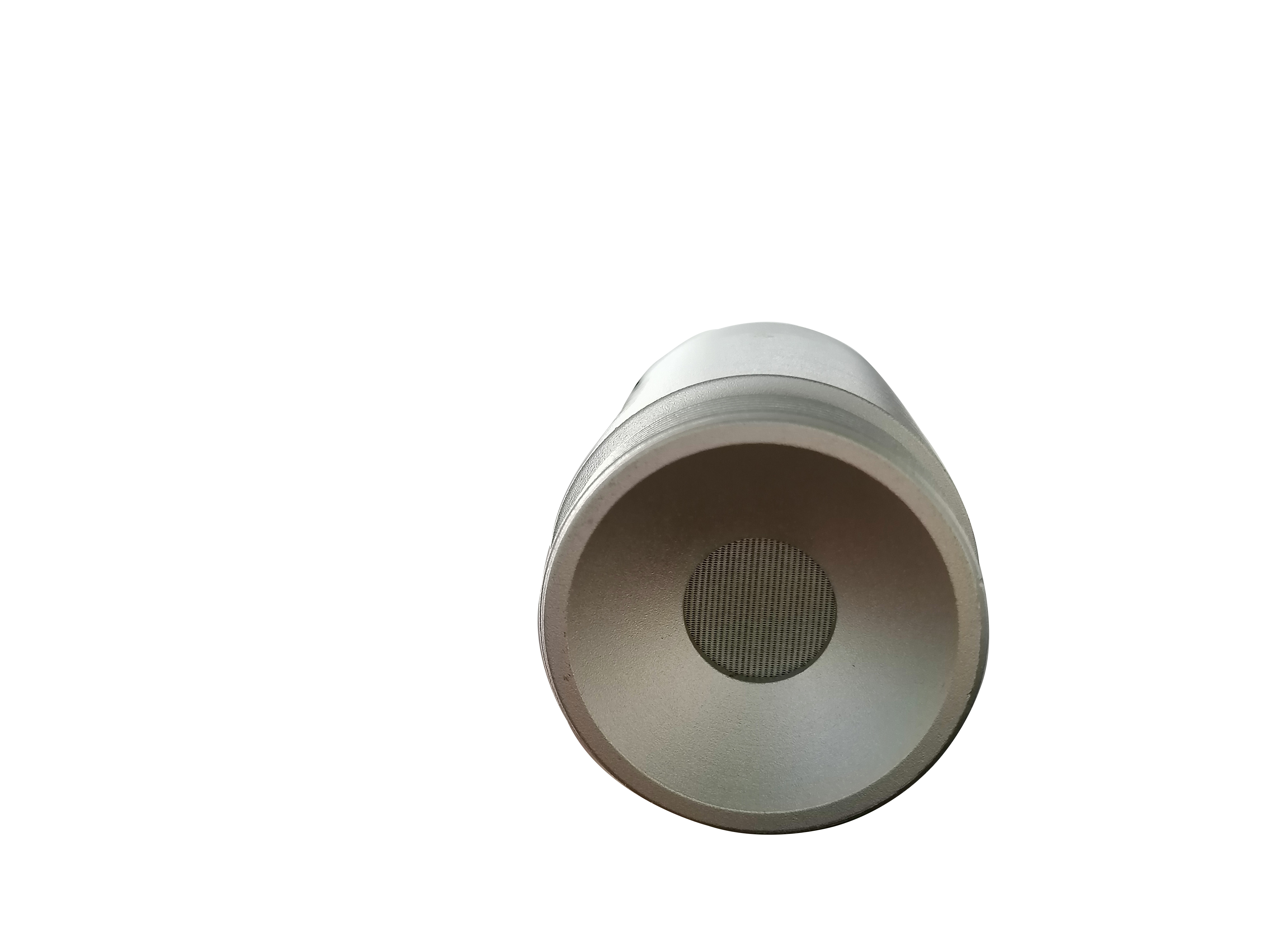

氰化氢气体传感器模组
产品型号: HNAG800-HCN
产品描述: 氰化氢气体传感器模组HNAG800-HCN,适用于各种环境中的气体浓度和泄露实时准确检测,采用进口传感器和微控制器技术 响应速度快,测量精度高,稳定性和重复性好等优点 并兼容各种控制报警器,并支持将多个传感器模组集成到一个模块上面去,形成一个整体化的多合一气体检测系统,且传感...
产品应用: 石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、等其他有毒有害气体场所
★传感器整机体积小,重量轻,携带方便
★专业精选进口传感器,可以搭载电化学,催化燃烧,红外原理,热导原理的传感器。
★高精度, 高分辨率,响应迅速快.
★本安电路设计,可带电热拔插操作。
★数据恢复功能,免去误操作引起的后顾之忧.
★自动温湿度补偿功能,操作方便,出厂配备软件精准标定,无须再使用标定。.
★模拟电压或电流和串口同时输出,方便客户调试和使用。
★最精密的电路设计和制造工艺,生产复杂,使用简单。
★可与电脑连接通讯,自行标定校准。
★自带零点微调功能,方便选定参照数据。
★低功耗产品,可移动电源供电可大量用于分析仪仪器,大气,环境无人机实时监测。
氰化氢气体传感器模组 | |||
工作电压 | 5v/DC24V±5% | 波特率 | 9600,N,8,1 |
测量气体 | 氰化氢气体 | 检测原理 | 电化学 |
采样精度 | ±%3F.S | 响应时间(T90) | <30S |
重复性 | ±1%F.S | 工作湿度 | 0-95%RH,(无冷凝) |
工作温度 | -20 ~ 50℃ | 长期漂移 | ≤±1%(F.S/年) |
存储温度 | -20 ~ 50℃ | 预热时间 | 10S |
工作电流 | ≤20mA | 工作气压 | 86kpa-106kpa |
安装方式 | 6脚拔插式 | 质保期 | 1年 |
输出接口 | 6PIN | 外壳材质 | ABS/铝合金 |
使用寿命 | 2年 | 外型尺寸(引脚除外) | 宽37.81 * 高46.6 |
测量范围 | 详见选型表 | ||
输出信号 | RS485/4-20mA(标配)定制0.4-2.0、0-5v、0-10v、TTL |

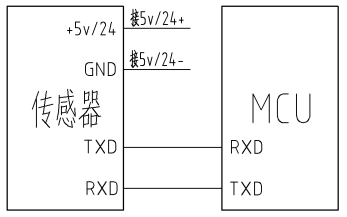

气体传感器模组TTL串口连接定义图:

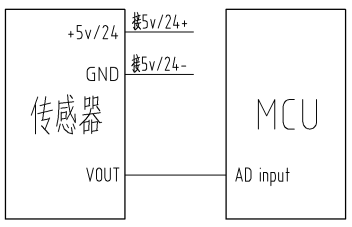

气体传感器模组电压采集连接定义图:

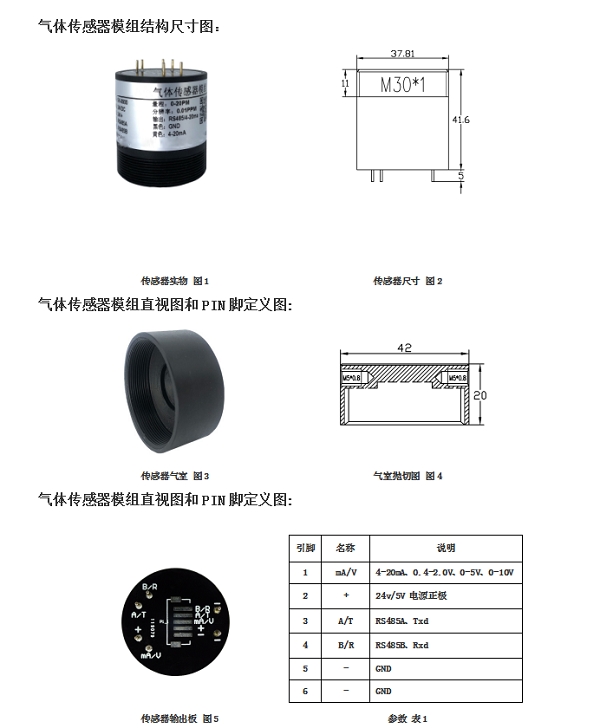

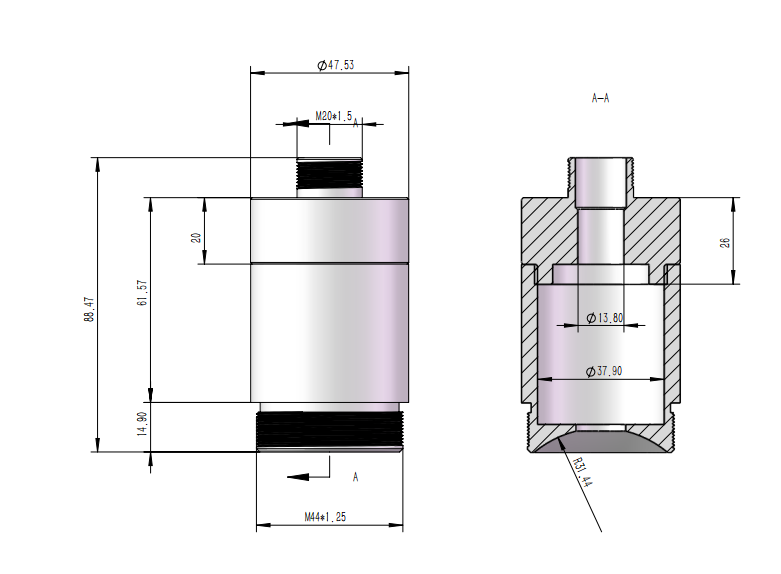

传感器模组铝合金外壳尺寸图:
氰化氢气体传感器模组HNAG800-HCN,适用于各种环境中的气体浓度和泄露实时准确检测,采用进口传感器和微控制器技术. 响应速度快,测量精度高,稳定性和重复性好等优点. 并兼容各种控制报警器, PLC, DCS等控制系统, 4-20mA标准信号输出, 完美输出各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏;
检测原理: | 电化学原理, | ||
检测范围: | 0-1;10;20;50;100;200;500;1000;2000PPM(更多量程请电话咨询) | ||
分辨率: | 0.01; 0.1; 1PPM(根据量程和传感器而定) | ||
温 湿 度: | 选配件,温度检测范围:-40 ~ 120℃,湿度检测范围:0-100%RH | ||
工作电压: | 5V±1% | 外壳材质: | 铝合金,高分子聚合物 |
检测精度: | ≤±3% | 线性误差: | ≤±1% |
响应时间: | ≤20秒(T90) | 零点漂移: | ≤±1%(F.S/年) |
恢复时间: | ≤20秒 | 重 复 性: | ≤±1% |
信号输出: | ① 4-20mA信号:标准的16位精度4-20mA输出芯片,传输距离1Km② RS485信号:采用标准MODBUS RTU协议,传输距离2Km③ 电压信号:0.4-2V或0-5V输出,可自行设置 ④ 开关量信号:标配2组继电器,可选第三组继电器,继电器无源触点,容量220VAC 3A/24VDC 3A( 根据客户要求选配 ) ⑤Lora、4G无线传输(可选配) | ||
数字信号: | 数据位:8 停止位:1 校验位:无 | ||
设计寿合: | 2-5年(根据传感器而定) | ||
波特率: | 9600 | ||
安装方式: | 7脚拔插式 | ||
输出接口: | 7PIN | 尺寸: | Φ21.5*31mm(引脚除外) |
防护等级: | IP65 | 质保期: | 一年 |
防爆等级: | 本质安全型 | 工作温度: | -30 ~ 60℃ |
工作电源: | 24VDC(12~30VDC) | 工作湿度: | ≤95%RH,无冷凝 |
工作压力: | 86 ~ 106Kpa | 预热时间: | 30S |
标准配置物品 | 数量 |
气体传感器模组 | 1台 |
数据传输/供电线 | 1条 |
使用说明书 | 1份 |
合格证/保修卡 | 1份 |
环保包装盒 | 1份 |
选配配件物品 | 数量 |
DC 24V电源2A | 1个 |
标定流通池气室 | 1个 |

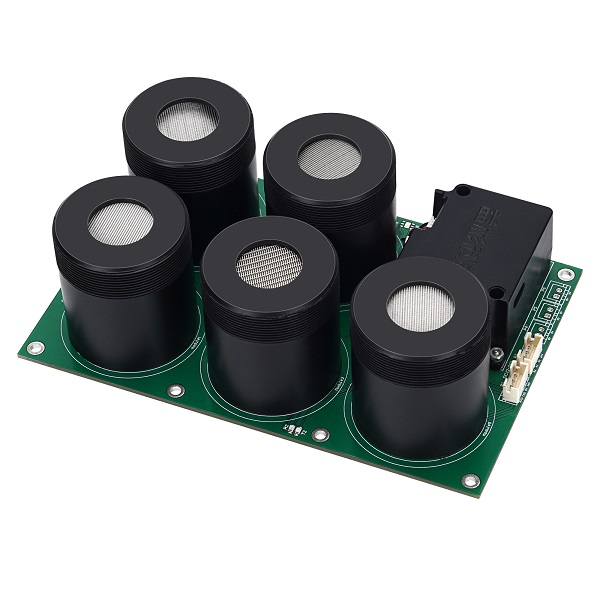

模组集成电路板 | 1个 |
24V 5L/12L真空气泵 | 1个 |
Lora、4G无线传输 | 1套 |
