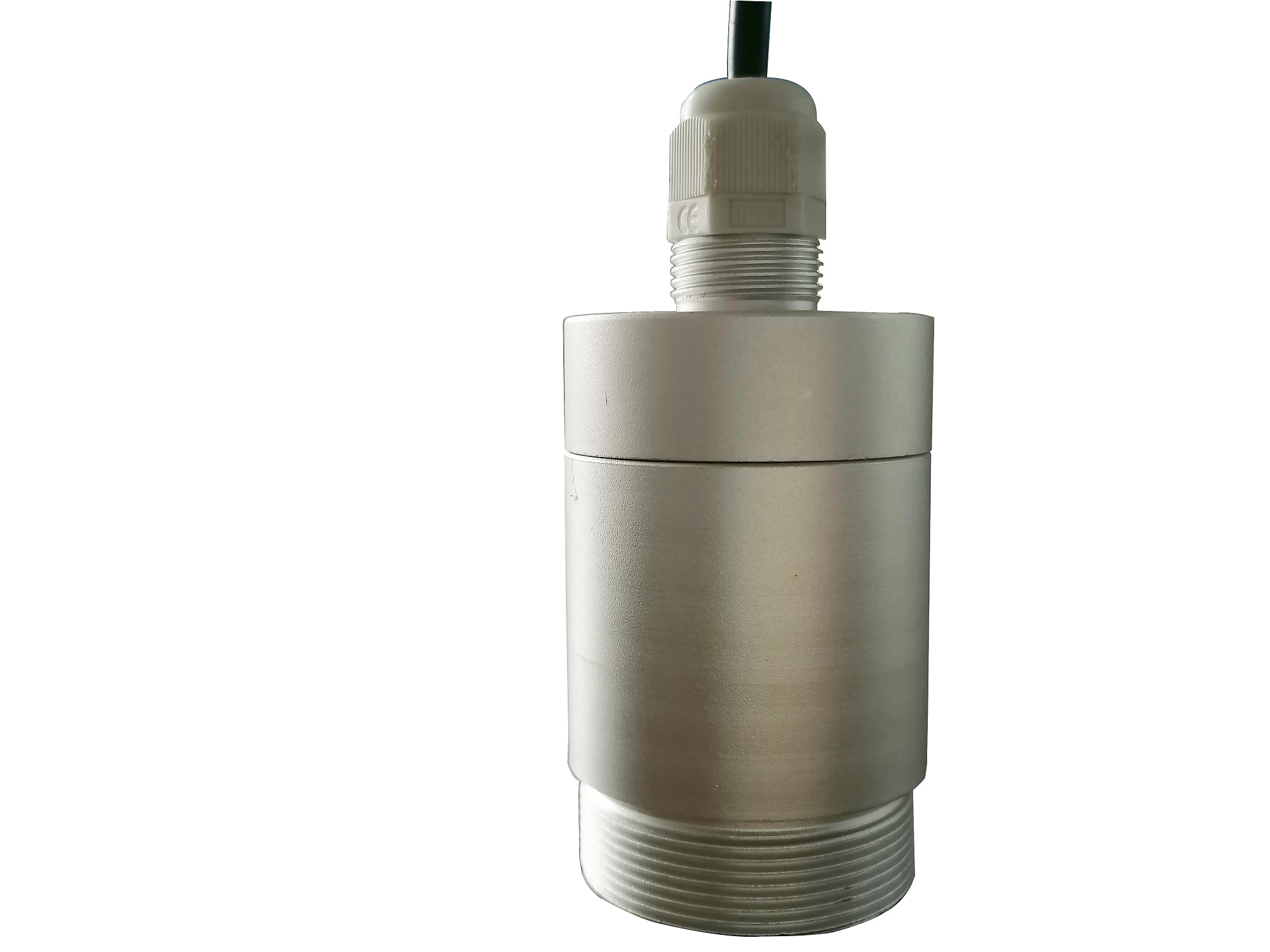

挥发性有机物VOC气体传感器模组

产品型号: HNAG800-VOC

产品描述: 挥发性有机物VOC气体传感器模组HNAG800-VOC,适用于各种环境中的气体浓度和泄露实时准确检测,采用进口传感器和微控制器技术 响应速度快,测量精度高,稳定性和重复性好等优点,并支持将多个传感器模组集成到一个模块上面去,形成一个整体化的多合一气体检测系统,且传感器模组外壳...

产品应用: 石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、等其他有毒有害气体场所

★整机体积小,重量轻

★专业精选进口传感器,可以搭载电化学,催化燃烧,红外原理,热导原理的传感器。

★高精度, 高分辨率,响应迅速快.

★本安电路设计,可带电热拔插操作。

★数据恢复功能,免去误操作引起的后顾之忧.

★自动温湿度补偿功能,出厂精准标定,无须再使用标定。.

★模拟电压或电流和串口同时输出,方便客户调试和使用。

★最精密的电路设计和制造工艺,生产复杂,使用简单。

★可与电脑连接通讯,自行标定校准。

★自带零点微调功能,方便选定参照数据。

★低功耗产品,可移动电源供电可大量用于分析仪仪器,大气,环境无人机监测。

VOC气体传感器模组

工作电压

5v/DC245%

波特率

9600,N,8,1

测量气体

VOC气体

检测原理

电化学/PID光离子

采样精度

±%3F.S

响应时间T90)

<30S

重复性

±1%F.S

工作湿度

0-95%RH,(无冷凝)

工作温度

-20 ~ 50℃

长期漂移

≤±1%(F.S/年)

存储温度

-20 ~ 50℃

预热时间

10S

工作电流

20mA

工作气压

86kpa-106kpa

安装方式

6脚拔插式

质保期

1年

输出接口

6PIN

外壳材质

ABS/铝合金

使用寿命

2年

外型尺寸(引脚除外)

37.81 * 高46.6

测量范围

详见选型表



输出信号

RS485/4-20mA(标配)定制0.4-2.00-5v、0-10vTTL



气体传感器模组TTL串口连接定义图:


气体传感器模组电压采集连接定义图:

传感器模组铝合金外壳尺寸图:


挥发性有机物VOC传感器模组HNAG800-VOC,适用于各种环境中的气体浓度和泄露实时准确检测,采用进口传感器和微控制器技术. 响应速度快,测量精度高,稳定性和重复性好等优点. 并兼容各种控制报警器, PLC, DCS等控制系统,  4-20mA标准信号输出, 完美输出各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏;,并支持将多个传感器模组集成到一个模块上面去,形成一个整体化的多合一气体检测系统,且传感器模组外壳材质多样化可选,分别有以下几种:铝合金,ABS塑料,316不锈钢,支持其他材质定制

检测原理:

电化学原理,PID光离子

检测范围:

0-1;10;20;50;100;200;500;1000;2000PPM(更多量程请电话咨询)

分辨率:

0.01; 0.1; 1PPM(根据量程和传感器而定)

温 湿 度:

选配件,温度检测范围:-40 ~ 120℃,湿度检测范围:0-100%RH

工作电压:

5V±1%

外壳材质:

铝合金,高分子聚合物

检测精度:

≤±3%

线性误差:

≤±1%

响应时间:

≤20秒(T90)

零点漂移:

≤±1%(F.S/年)

恢复时间:

≤20秒

重 复 性:

≤±1%

信号输出:

① 4-20mA信号:标准的16位精度4-20mA输出芯片,传输距离1Km② RS485信号:采用标准MODBUS RTU协议,传输距离2Km③ 电压信号:0.4-2V或0-5V输出,可自行设置

④ 开关量信号:标配2组继电器,可选第三组继电器,继电器无源触点,容量220VAC 3A/24VDC 3A( 根据客户要求选配 )

Lora、4G无线传输(可选配)

数字信号:

数据位:8                    停止位:1           校验位:无

设计寿合:

2-5年(根据传感器而定)

波特率:

9600

安装方式:

7脚拔插式

输出接口:

7PIN

尺寸:

Φ21.5*31mm(引脚除外)

防护等级:

IP65

质保期:

一年

防爆等级:

本质安全型

工作温度:

-30 ~ 60℃

工作电源:

24VDC(12~30VDC)

工作湿度:

≤95%RH,无冷凝

工作压力:

86 ~ 106Kpa

预热时间:

30S


标准配置物品

数量

气体传感器模组

1台

数据传输/供电线

1条

使用说明书

1份

合格证/保修卡

1份

环保包装盒

1份

选配配件物品

数量

DC 24V电源2A

1个

标定流通池气室

1个

模组集成电路板

1个

24V 5L/12L真空气泵

1个

Lora、4G无线传输

1套
