一、CO气体检测仪信号传输之概述

     目前基本有两种数据传输方式，有线数据传输和无线数据传输。如果用有线来传递数据，技术简单、成熟，易于实现；但施工布线工作量大，网线易受人为破坏，线路损坏后，故障点不易查找。如果使用无线传输系统，施工很简单，系统好维护，故障好查找，因此无线传输将在很多领域都有应用,也是以后发展的主流方向。

二、 lora模块无线连接

 lora是一种LPWAN通信技术，它基于扩频技术而广泛应用于超长距离的无线传输场景中。现在，LoRa主要在全世界433、868、915MHz等自由频带工作。其最大特征是灵敏度高，传输距离长，工作功耗低，网络节点多。lora应用程序数据可以双向传输。

三、CO气体监测传输系统构成

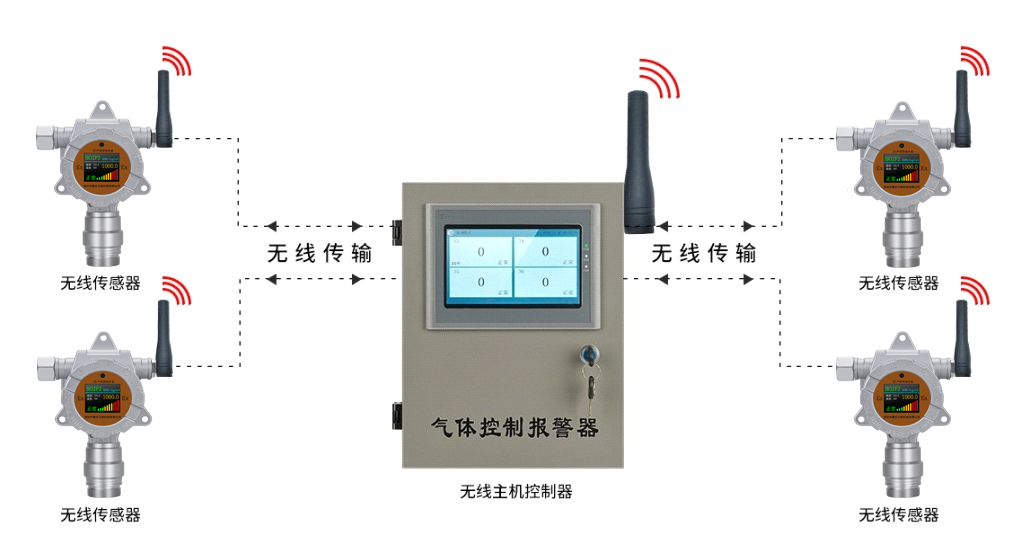

由于传输距离比较远，布线工程较大，计划采用无线lora无线传输技术方式使用，施工成本低，安装方便，HNAG1000-CO-G型CO气体检测仪只需就近供电即可，数据传输通过lora远距离无线传输。在每个区域监控中心装置HNAG6500-G（lora）型气体报警控制器接收每个区域的CO气体检测仪监测的实时数据，通过气体报警控制器可查看实时检测的CO浓度、报警数据、历史数据、支持通过485或4G无线模块传输到电脑监控平台。

1、前端一氧化碳气体检测仪实时监测主要监测一氧化碳浓度。

2、CO气体检测仪通过RS485 modbus信号输出，通过嵌入式的lora无线模块，无线发送到气体控制器接收模块上，在无线接收模块处连接远距离约3~4公里lora模块对接中控室进行无线无缝传输监控。

3、控制中心：配置一套气体报警控制器，一套气体报警控制器可最多连接48台无线一氧化碳浓度检测。

四、气体检测监控中心：

电脑主机： 一台（可考虑用户现有电脑），也可多台电脑登陆服务器监测数据。

监控软件：一套，或多台电脑安装，

通讯方式：①气体控制器RS485- MODBUS通讯协议；②气体控制器4-20mA输出；③气体控制器增加RS485转USB；④气体控制器增加lora转4G无线模块。

增加监控系统软件功能说明：

1、可远程监控现场各个探头的浓度。

2、可查看历史数据。

3、图表，曲线，数字多方位展现现场浓度变化。

4、远程修改报警设置。

5、可存储，打印，记录各个探头的浓度数据。

五、无线CO浓度检测仪产品优势：

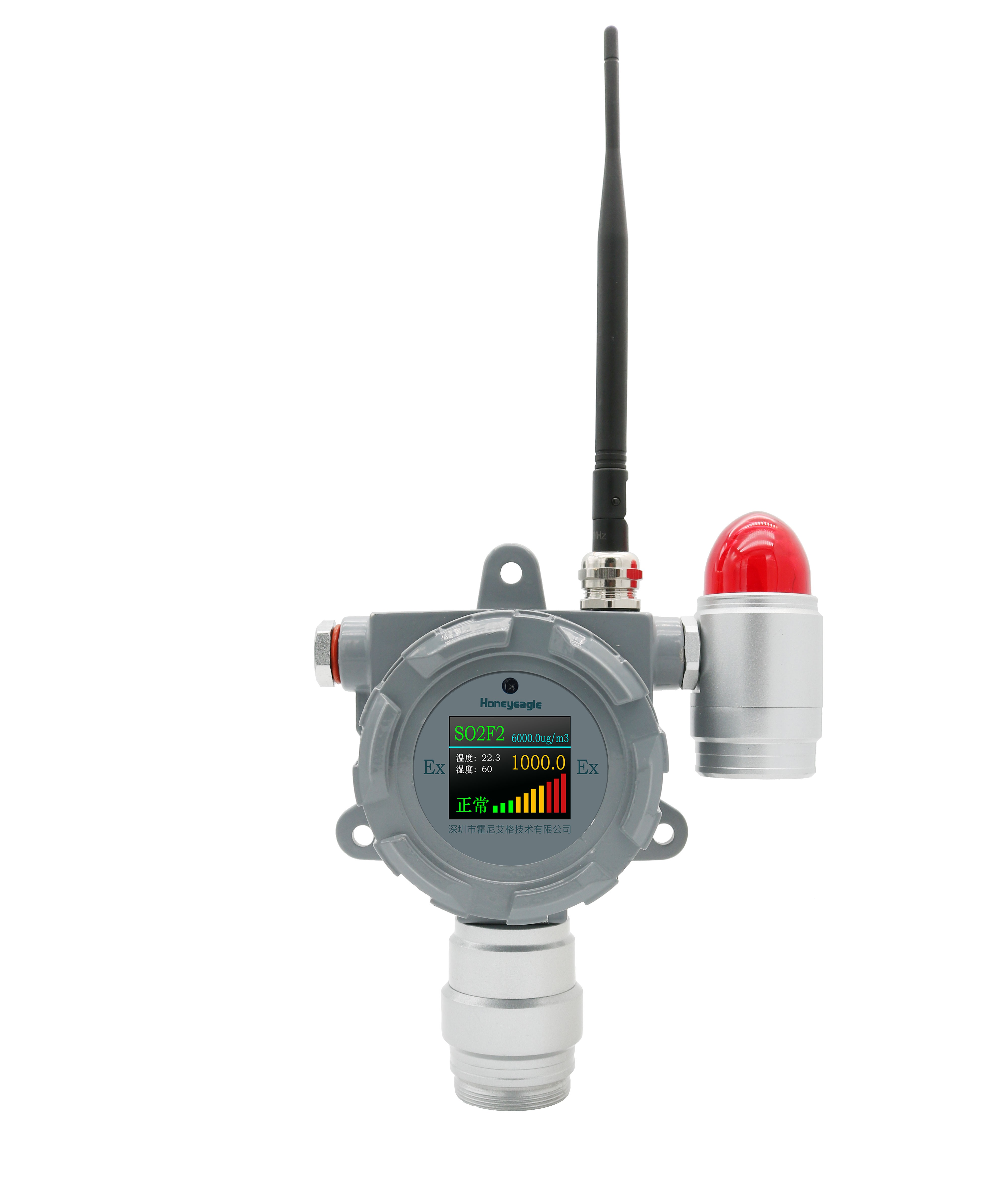

深圳市霍尼艾格科技有限公司研发的HNAG1000-CO-G型一氧化碳无线信号传输固定式CO浓度检 测仪在无线CO浓度检测仪的基础上加上无线传输功能，现场应用只需给检测仪供电即可，无需布线，便可将现场CO气体浓度信号通过无线方式传送至后方监控室。

HNAG1000-CO-G型无线信号传输无线CO浓度检测仪采用大屏幕显示多项测量信息，配备遥控器，让用户操作直观明了。

1、无线一氧化碳浓度检测仪描述：

固定式一氧化碳气体检测仪HNAG1000-CO-G型,适用于各种环境中的一氧化碳气体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术. 响应速度快，测量精度高，稳定性和重复性好等优点. 防爆接线方式适用于各种危险场所, 并兼容各种控制报警器, PLC, DCS等控制系统, 可以同时实现现场报警预警, 无线LORA信号输出,同时带有RS485和4-20mA、继电器开关量输出; 完美显示各项技术指标和气体浓度值; 同时具有多种极强的电路保护功能, 有效防止各种人为因素, 不可控因素导致的仪器损坏;

HNAG1000-CO-G型无线信号传输无线CO浓度检测仪又称为：无线一氧化碳浓度检测仪、lora传输CO检测仪、CO气体探测器、CO气体传感器、CO气体报警器。

气体采样方式分为:扩散式、泵吸式、管道式，用户可根据实际应用选择采样方式。仪器采用 DC24V 供电，lora无线信号传输无线CO浓度检测仪适用于检测仪与控制中心距离较远的情况下、且使用现场无网络信号下使用lora无线信号传输无线CO浓度检测仪无线传输方式采用自组网传输，不需要外部网络信号，只需要在监控室接收服务器插上无线接收模块，即可随时收到前端检测仪发来气体浓度信号，传输方式类似对讲机。其传输距离决定于无线发射功率以及无线接受灵敏度，传输距离约3~4公里无建筑物阻挡干扰的情况下，远端监控室便可实时监测现场气体浓度。

2、无线一氧化碳浓度检测仪参数
