多路采集气体预处理在线监测系统(气体监测)

产品型号: HNAG6200

产品描述: 多路采集气体预处理在线监测系统主要应用于气体分析行业,主要原理是将现场的烟气或高温高湿度的被测气体采样过来进行降温、除湿、粉尘过滤、过滤焦油处理,并将被测气体的温度和湿度恒定在一定范围,使气体分析仪能够正常检测浓度,整个过程为自动化处理,不需人为干预处理。气体预...

产品应用: 适用石油石化、锅炉、加热炉、窑炉(水泥窑炉、玻璃窑炉、陶瓷窑炉等)焙烧炉、焚烧炉、焦炉等燃烧设备的烟气、尾气、废气、排气等气体采样、气体净化、环保排放等。适合农业大棚、实验室、冷库、高温炉等高温或低温的场合使用

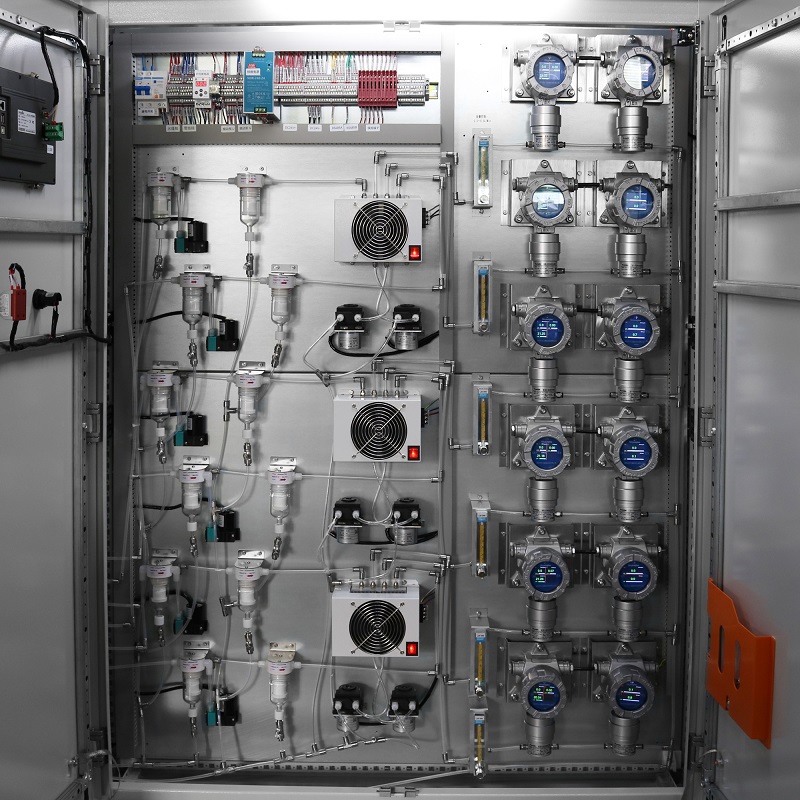

多路采集气体预处理在线监测系统概述

霍尼艾格烟气、废气连续监测系统,采用了国际先进成熟的技术,结合国内现场的实际情况(高温、高湿、高尘、高腐蚀),并针对烟气、废气等爆炸性危险工业环境进行专业化安全设计,采用独特的正压隔离机柜、电气信号安全栅技术、信号集成防爆箱处理等技术设计,通过国家相关部门鉴定,并取得国家防爆认证证书。

本系统可以连续监测硫酸雾、盐酸雾 颗粒物浓度等多项有毒气体、烟气、废气参数,可显示和各种参数、系统配置RS485和4-20ma接口,提供数字量输出和模拟量输出,可根据业主要求接入到DCS系统。同时系统支持MODBUS、GPRS、CDM、ADSL、以太网等多种通讯方式,将监测数据传送到环保部门,符合环保总局《污染物在线自动监控(监测)系统数据传输标准》(HJ212-2017协议)。

系统技术特点

 系统高度集成式监测,系统整体功能全面,操作简单,方便安装;

 前置高温型粉尘过滤器,过滤孔径10μm;过滤效率≥99%;

 采用压缩机式冷凝系统,蠕动泵自动排水;快速降温并同步气液分离,避免液体对样气成分的影响;

 采用日本进口10μm级SMC油雾过滤器,蠕动泵自动排出;

 采用原装进口高性能气体传感器,在线分析实时监测,可同时监测多种气体;

 采用嵌入式32位低功耗微处理器,响应速度快,测量精度高,稳定性和重复性好;

 数据存储与分析系统、数据远程传输系统(RS485、RTU433、GPRS、TCP/IP网口传输等,可选);

 标配反吹接口及标气校准接口,后期维护方便简易

在线分析仪通常需要不含干扰组分的清洁样品,在正常情况下,样品必须是在限定的温度、压力和流量范围之内。故本系统处理的基本任务和功能归纳如下:不锈钢气路采样,除尘,除水除湿和气液分离;保持气体流量调节,包括快速流路和分析回路;压力调节,包括降压、抽吸和稳压。去除有害物包括对分析仪探头有危害的组分和影响测量的干扰组分。依据需方工况及使用要求,设计预处理流程如下:

① 现场将锅炉烟气通过φ8*10cm316不锈钢管或者四氟管引出;锅炉烟道与不锈钢管采用焊接或法兰连接;尾端需M10内螺纹或宝塔接头与我方进气管连接;

② 由于管内工况含温度最高300°需采样管长10米左右

③ 升温后的气体进入U型螺旋冷凝干燥器,气体瞬间将至常温,凝结的水滴由蠕动泵自动排出;

④ 冷凝后气体进入粉尘过滤气和水气过滤器,进行二级过滤;

⑤ 二次干燥过滤后的气体进入流量计,将流速温度在500ml/min 送入检测仪探头,进行检测;

⑥ 检测后尾气通过吸收后排空

⑦ 整套系统柜式布局,可选配滚轮、安装支架;

 整套系统气路均采用304不锈钢管或者四氟管,所有金属接头均采用304不锈钢;






多路采集气体预处理在线监测系统技术参数

1 电源输入:220AC

2 工作功率:35-40W

3 传感器类型:电化学;红外,PID

4 气体种类:各种可燃及有毒有害气体

5 采样方式:泵吸式;

6 气体量程:可定制

7 精确度: ≤±3%FS

8 分辨率: 0.1mg/m3

9 重复性: ≤±3%FS

10 零点漂移: ≤±2%FS/6h

11 跨度漂移: ≤±5%FS/6h

12 响应时间: T90≤3 S

13 通信方式:4-20mA/RS485数字信号

14 报警方式:声光报警;显示屏:7寸触摸

15 工作温度: -20~400度;

16 工作湿度: 0~90%RH(无凝结)

17 使用寿命: 传感器(2年)、仪器(5年);



项目设计依据

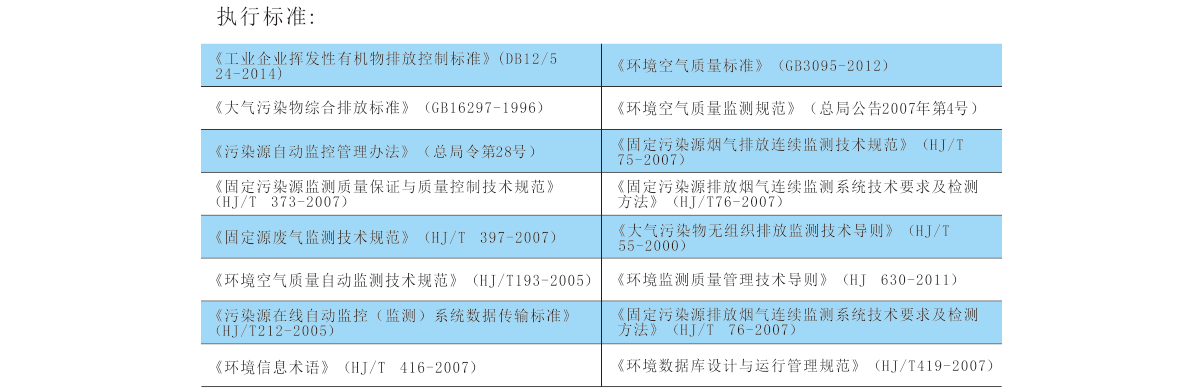

    为了使本项目设计能够符合各级环保部门及业主的需求,本项目以国家及行业相关标准、地方环保主管部门的要求为依据进行设计。具体相关标准如下:

三、烟气、废气在线监测设计方案


系统总体架构设计

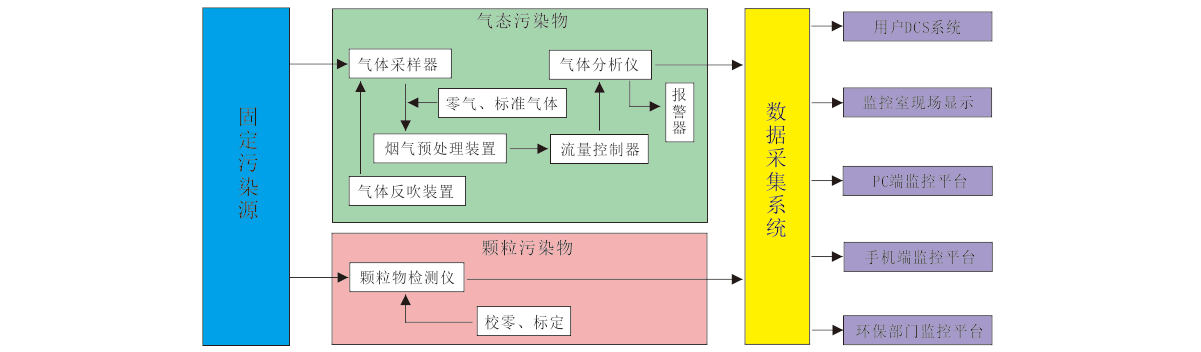

    霍尼艾格气体在线监测集成预处理系统是集采样、降温、除尘、干燥、滤油、减压、限流、分析、及信号传输一体的在线监测设备,针对锅炉烟气、石油化工、有机化工、医药制造、工业涂装、机械设备制造、包装印刷、电子生产、合成革、涂料油漆、服装加工、家具制造、胶粘剂等行业的有组织固定源的废气监测系统;应用于在线监测及废气处理设施的进、出口的废气在线监控及处理效率的评价监测中温度、湿度过高,油水、粉尘情况的复杂环境的气体监测处理方案;系统采用智能化原装进口传感器检测技术,检测响应速度快,测量精度高,稳定性和重复性好;该系统可将实时监测数据可传输到指定的监控中心;也可与各地环保局进行系统联网,能根据各地环保局的标准进行订制开发。




安装方式

1.机柜固定

1.1机柜采用立柜式放置,地面应保持平整,机柜不得倾斜放置。

1.2机柜顶部有散热风扇,顶部空间应不小于1m,便于散热;顶部不得放置其他物品。

2.气路连接

2.1气路连接采样316不锈钢管或者四氟管外径φ6mm,壁厚1mm;采样距离不超过15m(如需更远距离采样,需另选配大抽力采样泵)

2.2采样管插入深度为烟道(或排气筒等)直径的1/3

2.3采样管插入方向应与管道内气流方向垂直;如若是横向管道,采样管不得装于管道底部,以免管道积水进入采样管。

2.4安装高度一般为烟囱高度的1/3处,如若是烟道则还应避开弯道,采样口需大于弯道1.5米

2.5采样管连接方式建议采用法兰连接

2.6 采样管与机柜进气口连接,采用不锈钢快速卡扣接头连接,按下图将螺母、卡扣穿在采样管上,拧紧螺丝即可

2.7排气口与泄压口排出均是检测后的尾气,如需回收或排至室外,则也需用管连接排走,接法与上图一致;如直接排口,则可不做任何连接

3.供电

3.1机柜采用220V AC供电,额定功率:550W

3.2机柜需良好接地



4.测试

4.1安装完成后开机,本设备出厂已经按采购要求调试完成;无需再做其他设置

4.2检查显示屏是否正常启动

4.3检查流量计流量是否为500mL--1L之间

4.4检查排气口、泄压口是否有气流排出
