产品型号: HNAG6200-H2
产品描述: HNAG6200-H2氢气气体在线监测集成预处理系统是集采样、降温、除尘、干燥、滤油、减压、限流、分析、及信号传输一体的在线监测设备
产品应用: 石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、医药科研、制药生产车间、烟草公司、环境监测、学校科研、楼宇建设、消防报警、污水处理、工业气体过程控制、锅炉房、垃圾处理厂、隧道施工、输油管道、加气站、
HNAG6200-H2氢气气体在线监测集成预处理系统是集采样、降温、除尘、干燥、滤油、减压、限流、分析、及信号传输一体的在线监测设备，针对锅炉烟气、石油化工、有机化工、医药制造、工业涂装、机械设备制造、包装印刷、电子生产、合成革、涂料油漆、服装加工、家具制造、胶粘剂等行业的有组织固定源的废气监测系统；应用于在线监测及废气处理设施的进、出口的废气在线监控及处理效率的评价监测中温度、湿度过高，油水、粉尘情况的复杂环境的气体监测处理方案；系统采用智能化原装进口传感器检测技术，检测响应速度快，测量精度高，稳定性和重复性好；该系统可将实时监测数据可传输到指定的监控中心；

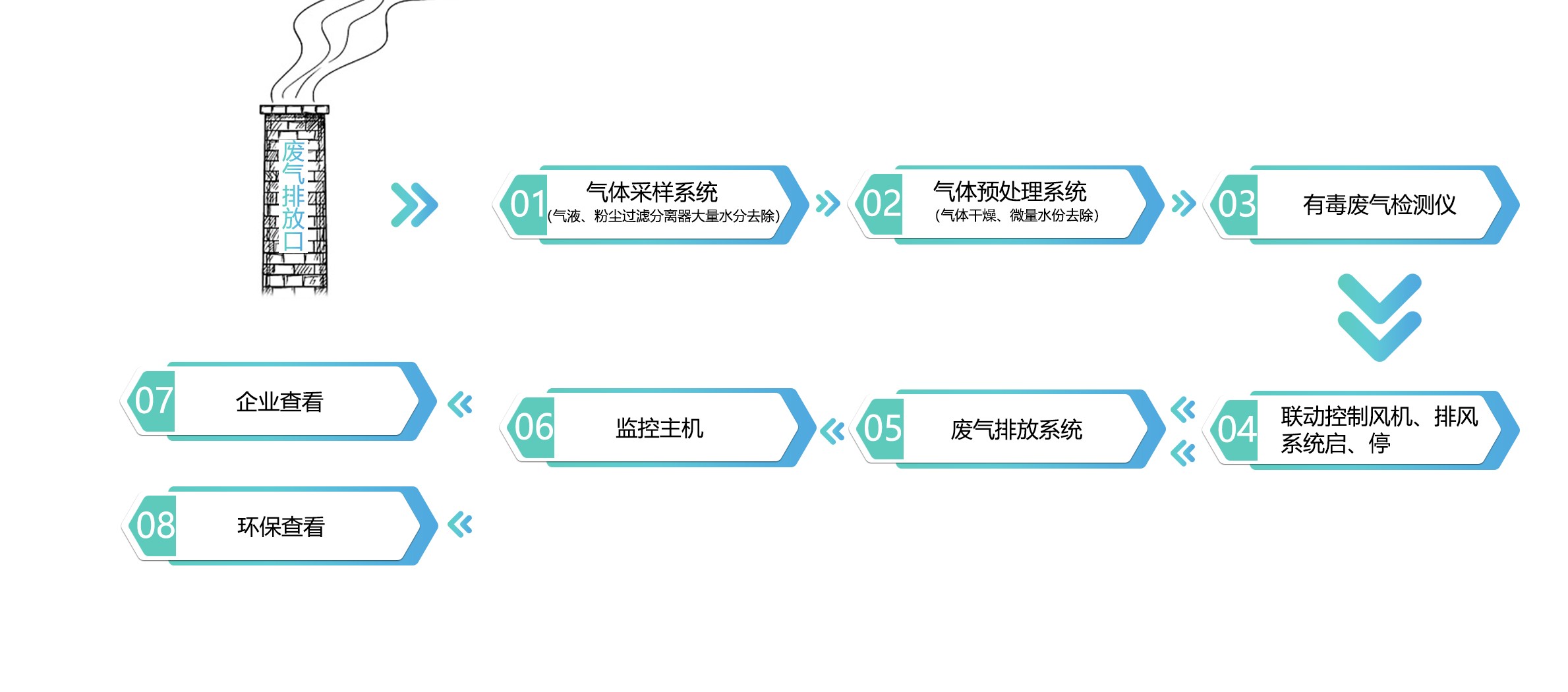

系统包含采样单元、样气预处理单元、气体分析仪检测单元、信号传输单元、标定校准单元、反吹单元。将采样单元直接安装在工艺管道上采用抽样泵、防爆型伴热管将待测样气输送到监控柜中，再对样气进行过滤和冷凝处理后供给气体分析仪进行分析；分析后的样气被排出。
● 系统高度集成式监测，系统整体功能全面，操作简单，方便安装；
● 前置高温型粉尘过滤器，过滤孔径10μm；过滤效率≥99%；
● 取样管采用恒温伴热管，自动温控系统；可有效避免样气受环境温度影响；
● 采用压缩机式冷凝系统，蠕动泵自动排水；快速降温并同步气液分离，避免液体对样气成分的影响；
● 采用日本进口10μm级SMC油雾过滤器，蠕动泵自动排出；
● 采用原装进口高性能气体传感器，在线分析实时监测，可同时监测多种气体；
● 采用嵌入式32位低功耗微处理器，响应速度快，测量精度高，稳定性和重复性好；
● 数据存储与分析系统、数据远程传输系统（RS485、RTU433、GPRS、TCP/IP网口传输等，可选）；
● 标配反吹接口及标气校准接口，后期维护方便简易；
技术参数 | |
供电方式 | AC220V±15% |
整机功耗 | 35～40W |
显示方式 | 本地仪表显示；可选配 7 寸液晶触摸屏 |
检测气体 | H2 |
传感器类型 | 电化学 |
采样方式 | 泵吸式 |
测量量程 | 0～10、100、1000、10000PPM、0-4%VOL（其他量程可定制） |
检测精度 | ≤±3% FS |
分辨率 | 0.1 PPM |
重复性 | ≤±2% FS |
零点漂移 | ≤±2% FS/6h |
跨度漂移 | ≤±3% FS/6h |
响应时间 | T90 ≤ 30s |
信号输出 | 1. 4～20mA RS485（Modbus-RTU） （选配）：GPRS/4G/LoRa |
工作温度 | -20℃ ～ +60℃ |
工作湿度 | 10% RH ～ 95% RH（无凝露） |
防护等级 | IP65（整机） |
防爆等级 | CT4 CT6 |
外箱材质 | 压铸铝 |
报警方式 | 现场声光报警、远程联动报警 |

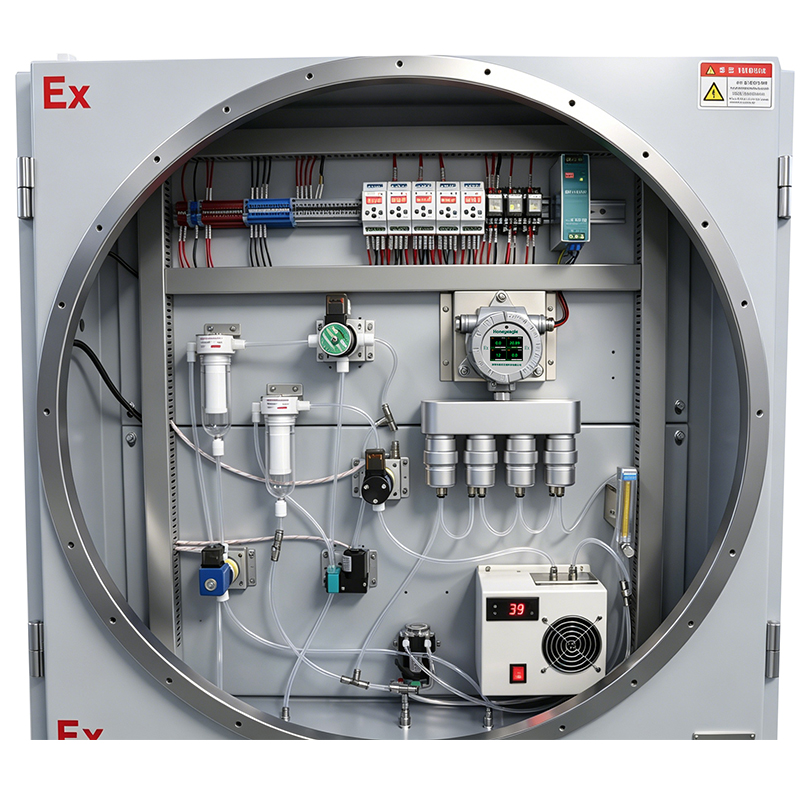

系统结构 | |
采样口 | · 对接管道 / 排气口，抽取待测气体 |
预处理单元 | 冷凝器过滤器、除水器、流量计、节流阀、排水口 |
气泵 | 内置静音采样泵，提供稳定气流 |
传感器室 | 电化学传感器 |
主控单元 | 32 位高速处理器，信号采集、运算、补偿 |
