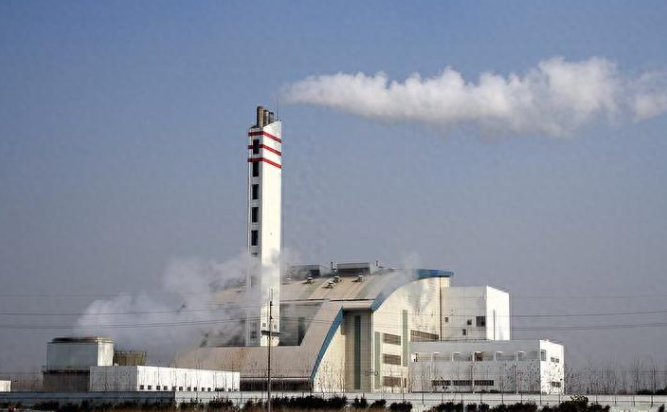

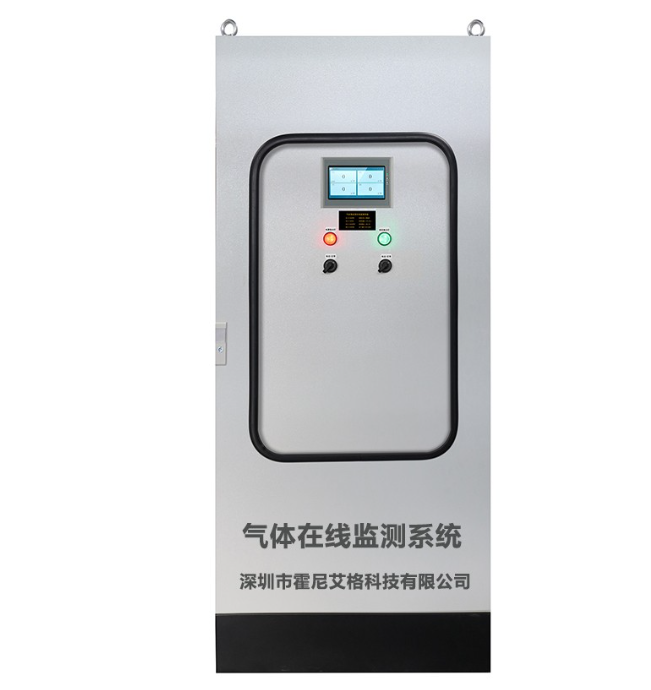

垃圾发电厂里，可燃气、酸性气体、异味和粉尘高湿往往同时存在，怎样在这种“多源、强腐蚀、强干扰”的场景下，实现早发现、早联动、不误报?下面给出一套从工艺分区到布点策略、从仪表选型到联动控制的完整方案，适合焚烧+烟气净化+汽机岛的典型配置，也兼顾预处理、渗滤液与灰渣系统。
1. 风险全景：把“气体从哪里来”先讲透
典型分区与主要气体：
来料大厅/垃圾贮坑/抓斗区：CH₄、H₂S、NH₃、VOC;局部缺氧风险(O₂↓)。
给料斗/炉排周边：CO(未完全燃烧)、CH₄残留、O₂异常。
渗滤液集水井/调节池/污水站：CH₄、H₂S、NH₃;密闭空间进入风险高。
烟气净化段(急冷塔/半干法/干法、喷氨/SNCR/SCR、活性炭/石灰投加、布袋除尘)：HCl、HF、SO₂、NO₂、NH₃(逃逸)、Cl₂(药剂间)及粉尘。
灰渣/飞灰暧仓与输送：CO(阴燃预警)、粉尘爆炸风险。
药剂与储罐区(液氨/氨水、次氯酸钠、酸碱)：NH₃、Cl₂、HCl。
汽机岛与电气间：电池室(H₂析出)、电缆夹层(CO/烟雾早期指示)。
2. 检测对象与技术选型(对应“耐腐蚀、抗干扰、好维护”)
可燃/爆炸性气体(LEL)
CH₄/H₂：优先 NDIR 红外(抗中毒、漂移小)，开路IR(Open-Path)用于大厅/贮坑跨区覆盖;易硅/硫环境不建议单用催化燃烧(pellistor)。
氧气 O₂
电化学或顺磁式，做 低限 19.5%/高限 23.5% 双阈值，密闭井、坑、风道检修必配便携+固定双保险。
有毒气体
H₂S/CO/NH₃/SO₂/NO₂/HCl/HF/Cl₂：选 电化学(EC)长寿命抗交叉型;HCl/HF在高湿酸性环境建议抽取采样+湿气/粉尘二级过滤。
VOC 异味
工程判断或PID 光离子用于趋势监测与异味投诉取证(非强联动点)。
粉尘高、酸雾重的位点
采用抽取式采样头+PTFE/PFA耐腐蚀管路+加热伴热/除雾;现场仪表外壳 316L/涂层合金，防护等级 IP66/67，加防结露加热。
防爆与区域：垃圾坑、给料口、灰仓等通常划为 Zone 2/22(视工况);设备需满足 Ex d/Ex ia 或等同标准，具体以当地法规与现场分区为准。
3. 布点原则：按“气体比重×风向×人流/设备”综合
高度与位置：
比空气轻(上浮)：H₂、CH₄、NH₃ → 传感器靠近顶部/梁下、可能积聚的屋脊/挑檐处;
比空气重(下沉)：H₂S、SO₂、Cl₂、HCl、HF、CO₂ → 靠近地沟、凹陷、设备底部;
近源优先：法兰、阀组、加药口、软连接、检修口1–3 m 内;
走廊/平台：按 15–20 m 网格或风向死角加密;
大厅跨距：可用 开路红外(OPIR) 横跨 20–120 m;垃圾坑上方建议“OPIR+点型”叠加。
典型点位建议(节选)：
垃圾贮坑：OPIR 2–4 组横跨，坑沿/抓斗下方各 CH₄ LEL + H₂S + O₂ 点型若干;
给料斗/炉排平台：CO + CH₄ LEL + O₂;
渗滤液井与污水站：井口/泵房 CH₄ LEL + H₂S + O₂，检修配便携四合一;
SNCR/SCR 氨区与储罐：NH₃(多点) + 风下方二次确认点;
脱酸/活性炭间：HCl/HF/Cl₂(靠近加药与抽风口)，采用抽取式更稳;
飞灰/灰仓：仓顶与卸料口 CO(阴燃预警)+ LEL;
电池室：顶棚 H₂ LEL 每 15–20 m 一点，排风口加点复核。
4. 系统架构：从现场到中控的“分层联动”
现场层：点型/开路/抽取式探头 + 采样调理(过滤、除雾、伴热)+ 本安或隔爆安装。
分区控制层：8/16/32通道控制器(就近布置)，4–20 mA/RS-485(Modbus) 接入，继电器本地联动(排风、声光)。
厂级集成：控制器上联 DCS/PLC/ESD(Modbus TCP/OPC UA)，联动风机、喷淋、切断阀、门禁与广播。
电源与冗余：独立UPS 30–60 min;关键点位一备一用或双回路;开路IR与关键EC传感器建议热插拔结构。
5. 报警值与联动(供校核用，实际以HSE和法规为准)
LEL 类(CH₄/H₂)：预警 10% LEL、报警 20% LEL;联动：启动强排/切断非必要电气;A2 触发相关区域ESD(如切断氨区阀)。
O₂：低限 19.5%(声光+进人限制)、高限 23.5%(消除富氧点火风险)。
H₂S：A1 5 ppm / A2 10 ppm / A3 15 ppm;
CO：A1 25 ppm / A2 50 ppm;
NH₃：A1 25 ppm / A2 50 ppm;
HCl/HF/Cl₂/SO₂/NO₂：常用 A1 2–3 ppm / A2 5–10 ppm(依工艺与职业接触限值调整)。
联动动作范例：强排加速、空调切换全新风/关闭回风、关闭相关阀门与加药泵、启用应急喷淋/洗眼、广播疏散、门禁锁定高危区。
6. 在“脏、湿、酸”的地方如何把误报降到最低
防尘防雾：两级过滤(100 μm 预过滤 + 1–5 μm 精滤)，高湿点位加疏水膜/除雾器;
防凝露：采样管伴热 40–60℃，壳体加防结露加热，管路尽量短直并设冷凝回收;
抗腐蚀：接液部件 316L/PTFE/PFA;对 HCl/HF 点位，传感器选抗酸版EC或抽取式头端隔离;
抗干扰：选交叉干扰低的传感器并做算法补偿;CH₄优先红外避免硫化物中毒;
电磁与浪涌：线缆屏蔽、独立接地，室外加浪涌保护与抗UV防护罩;
可维护设计：前置标定口、卡扣式传感器、支持自动零点漂移补偿与远程诊断。
7. 便携式与进入许可：检修作业的“第二道锁”
进入垃圾坑、地下管廊、风道、灰仓前，必须使用**便携四合一(LEL/O₂/CO/H₂S)**先行扫测并持续监测;
污水井/渗滤液井：优先非进入作业(延长采样管抽气);
便携仪执行：每日碰撞试验(bump test)、≤3个月标定;员工培训含交叉干扰、传感器中毒与响应时间讲解。
8. 1000 t/d 焚烧线方案样例(仅作规模感参考)
点型探头：约 90–140 点
贮坑/来料：CH₄ LEL ×12–20，H₂S ×8–12，O₂ ×4–6;
给料/炉排平台：CO ×6–10，CH₄ LEL ×6–8;
渗滤液/污水：CH₄ LEL ×6–8，H₂S ×6–8，O₂ ×4–6;
烟气净化走廊：HCl ×6–10，HF ×4–6，NH₃ ×6–8，SO₂/NO₂ ×6–8;
灰仓/输送：CO ×6–10，LEL ×6–10;
氨区/药剂：NH₃ ×8–12，Cl₂ ×2–4;
电池室：H₂ LEL ×4–6。
开路IR(OPIR)：贮坑/来料大厅 4–8 组。
抽取式采样：酸性点位/高湿段 6–12 线(含过滤/除雾/伴热)。
控制器：16 通道 × 8–10 台分散安装，上联 DCS/ESD。
声光/广播/风机联动：各分区各 2–4 套，与最近控制器硬接。
数量最终取决于建筑尺寸、风向组织、设备密度与法规最小间距要求。
9. 实施流程与验收要点
风险评估(HAZOP/LEC) → 划分气体种类、暴露概率、后果;
防爆分区与路径勘察 → 设备平台/走廊/吊装口、风量风速实测;
布点图与I/O清册 → 含高度、朝向、保护罩与管路走向;
选型与样机试点 → 在最恶劣点位做为期1–2周稳定性验证;
施工与配线 → 屏蔽/接地/防水弯/编号，控制柜分区安装;
FAT/SAT → 逐点模拟(气体/电信号)、误报测试、断电/网络异常恢复;
试运行 → 与通风、喷淋、ESD 联动联试，形成逻辑矩阵与旁路策略;
培训与交付 → 维护手册、标定计划、备件与耗材清单、应急卡片。
10. 维护与全生命周期成本
例行：每班外观巡检;每月抽检标气/碰撞;每季度全量标定;12–24 个月关键传感器更换(NH₃/H₂S点更频繁)。
备件：传感器模组、过滤件、抽气泵、采样管、声光、浪涌器;关键区N+1 冗余。
成本构成：硬件(探头/控制器/附件)≈60–70%，安装与配线≈20–30%，运维与标气≈10–15%。
优化：OPIR 覆盖大厅可减少点型数量;抽取式集中箱减少分散维护点。
11. 合规与接口
标准与法规：执行当地关于可燃/有毒气体检测报警设计、防爆电气、职业接触限值及电力/环保相关要求(如 GB/IEC/EN/NEC 等系列)，并与厂内 HSE 体系口径一致。
系统接口：DCS/ESD(Modbus TCP/RTU/硬接点)、门禁/广播/消防联动(干接点/协议)，留扩展 20–30% I/O 余量。
数据与审计：报警记录、操作日志、标定记录**≥2 年可追溯**;支持批量导出和远程诊断。
12. 常见坑与对策
只装点型，不看通风组织 → 大厅跨距大必须上 开路IR 做“面覆盖”。
高湿酸雾点位直测 → 必须抽取调理，否则凝露+腐蚀导致漂移与误报。
用催化珠测甲烷 → 在硫/硅环境易中毒，优先红外。
阈值随意抬高 → “零报警=零风险”的错觉;阈值需与联动能力匹配而非一味增大。
只验信号不做联试 → 与风机/阀门/喷淋的三方/四方联试不可省。
便携与固定割裂 → 制定进入许可并把便携数据纳入HSE看板闭环。
13. 交付物清单
布点总图(含高度/朝向/保护)与回路图;
I/O 点表与联动逻辑矩阵;
采样系统 P&ID(过滤/除雾/伴热/排凝);
设备选型书与防爆证书、材料清单;
标定与维护计划、应急处置SOP;
培训与验收记录、数据留存规范。
垃圾发电厂的气体检测，核心在适配场景×合理布点×可靠联动三件事：先用风险评估把“要测什么、在哪测、测到后做什么”说清，再用抗腐蚀的选型和易维护的结构把误报与停机降到最低。
